室內設計圖最耗時間的地方，常常不是第一次畫平面，而是格局變更後要逐張追著修改天花、立面、剖面與尺寸。AutoCAD 2D 可以精準製圖，但當各張圖是分開整理的線條，設計者必須自己維持一致；SketchUp 能快速檢查空間，模型轉成持續更新的施工圖時，也常要另外整理線稿、標註與版面。Vectorworks 的視圖與視埠，目的就是讓同一份設計資料服務不同圖紙。
先分清楚設計圖層與圖紙圖層
設計圖層承載實際繪製與建模的內容，例如樓層、牆體、門窗、固定櫃與設備；圖紙圖層則用來編排輸出的頁面。設計圖層可以有自己的比例與標高，圖紙圖層上的不同視埠則能各自設定比例、裁切、顯示方式與圖號。換句話說，不需要為了做一張放大的衛浴平面，就複製一套牆與設備。
視圖是工作狀態，視埠是可管理的圖面窗口
操作時常會切換俯視、前視、透視或自訂角度，這些視圖協助設計者觀察模型；視埠則把指定的圖層、類別、視角與裁切範圍放到圖紙上。建立後仍可調整可見性、比例和渲染方式，並在圖紙視埠的註記空間加入尺寸、文字與圖面標籤。先把模型與輸出角色分開，檔案會比較容易維護。
從一張配置平面開始建立
- 整理設計圖層與類別，確認要顯示的樓層和物件。
- 切到 Top/Plan，設定適合配置圖的可見內容。
- 使用 View 選單的 Create Viewport 建立視埠。
- 選擇既有圖紙圖層或新增圖紙頁，設定圖名與比例。
- 回到圖紙檢查裁切、線寬、文字與更新狀態。
同一份模型形成不同施工圖
複製配置平面視埠後，可以針對天花、燈具、插座或拆除圖調整圖層與類別可見性，而不是複製設計物件。各視埠也能使用不同的類別覆寫，讓同一面牆在簡報、施工或拆除圖中呈現不同線色。這種做法的關鍵是來源仍指向同一份資料，修改牆位或門窗後，再更新相關視埠即可逐張檢查。

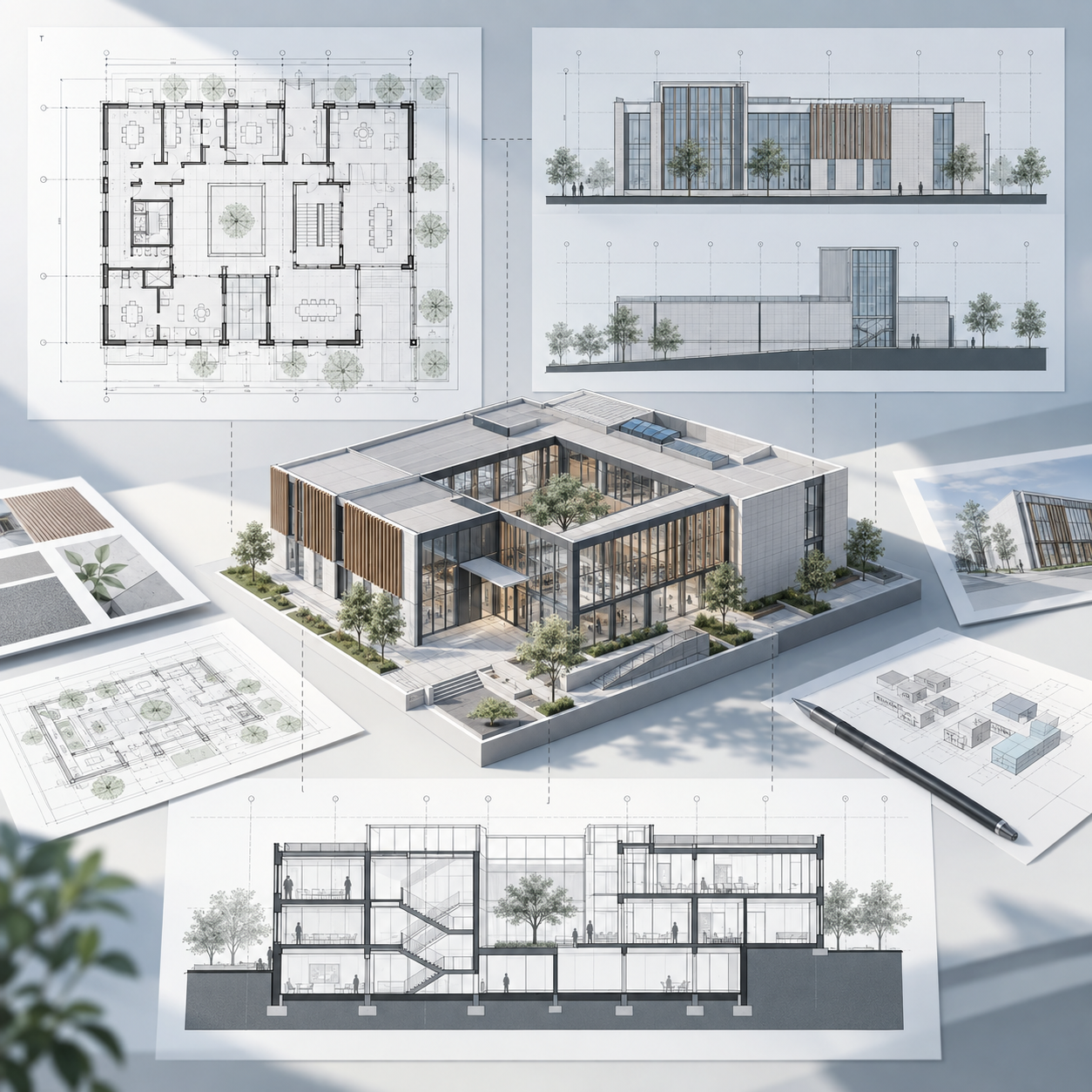

立面與剖面不是重新描一張圖
依 Vectorworks 2026 官方文件，剖面視埠會以指定剖切面建立垂直或水平剖面，來源模型本身保持不變。圖紙圖層上的剖面視埠可加入註記，也能控制剖切前後的物件、類別屬性及顯示深度。室內立面則可由空間內部建立多個方向的視埠，再分別調整裁切和圖面內容。
註記應放在哪裡？
與特定比例圖面直接相關的尺寸、引線和補充文字，可放在圖紙視埠的註記空間；需要存在模型中、會被多張圖共同看見的資訊，則要先確認是否適合放在設計圖層或以資料標籤管理。不要在每個視埠內重複畫建築幾何，否則又回到多份 2D 資料難以同步的情況。
建立一致的視埠命名
專案至少統一圖紙編號、圖名、視埠名稱、比例與更新責任。常用的平面、立面與剖面可建立視埠樣式，鎖定團隊需要一致的參數，同時保留個別圖面可調整的部分。命名不必複雜，但要讓其他人看得出來源樓層、圖面用途與方向。

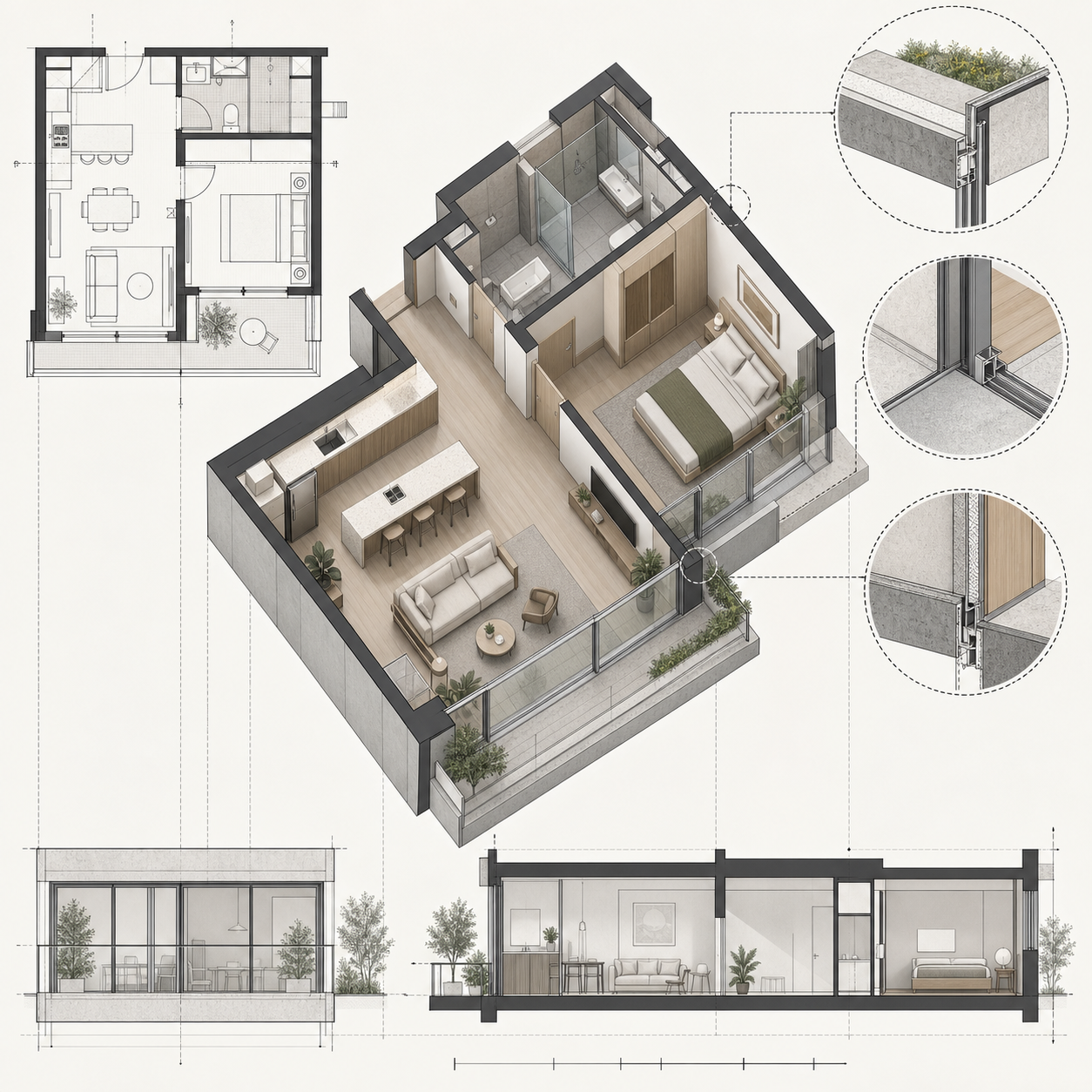

用剖面與細部檢查設計是否真的接得起來
平面看起來合理，不代表立面高度、天花、櫃體與設備沒有衝突。建立剖面視埠後，可用剖切方向、深度範圍與類別顯示聚焦需要檢查的區域，再於註記空間補上施工尺寸與材料說明。模型不足以表達的接點仍需繪製細部，但細部應從已確認的構造位置延伸，而不是與模型各自發展。
每次修改後按順序檢查
- 更新配置平面，確認牆、門窗與家具位置。
- 更新天花與設備圖，檢查類別可見性。
- 更新相關立面與剖面，核對高度及交界。
- 檢查圖號、圖名、比例、裁切與註記。
- 輸出測試 PDF，確認線寬、字級與頁面完整。
避免三個常見錯誤
第一，不要用複製模型的方式製作不同圖面；第二，不要把所有標註都塞在同一個設計圖層；第三，不要看到視埠未更新就直接在圖紙上覆蓋線條。應先回到來源資料修正，再更新視埠並檢查註記。若外部協作仍需 DWG，可在正式交付前測試圖層、類別、視埠與圖紙空間的轉換結果。
視埠不是出圖最後才用的功能，而是從設計階段就建立圖面關係的方法。對熟悉 AutoCAD 2D 的設計者，它能減少多張獨立圖反覆追改；對以 SketchUp 推敲模型的人，它提供模型延伸到施工文件的整理路徑。學仔間 Vectorworks 課程會以實際練習串起設計圖層、類別、視埠、註記與圖紙，協助你建立可持續修改的工作方式。
官方參考：Creating sheet layer viewports、Creating section viewports、Modifying viewports。
