施工圖最怕的不是改一次平面，而是平面改完後，立面、剖面、天花、櫃體高度與圖號還停在舊版本。AutoCAD 2D 可以很精準，但每張圖若都是獨立線稿，設計者就要靠人工逐張追改；SketchUp 模型能快速看空間，轉成可持續維護的施工圖時，也常需要重新整理線型、標註和版面。Vectorworks 的模型、立面與剖面視埠，重點是讓改圖先回到同一份設計資料，再由圖紙負責呈現。

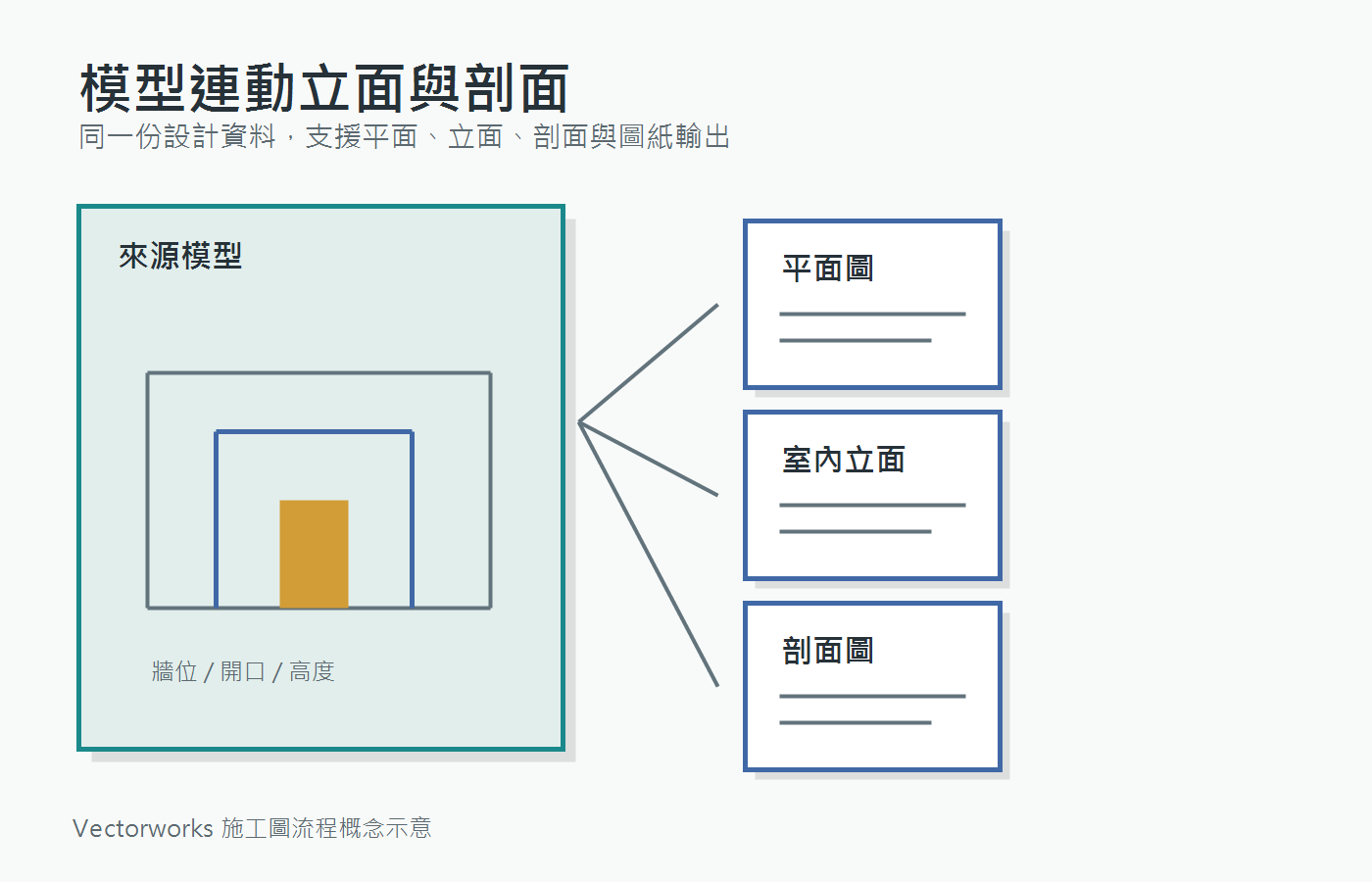

先讓模型承擔空間關係
若牆、門窗、樓板、固定櫃和主要高度都只存在 2D 圖面裡，立面與剖面很容易變成另一組手動畫。建立模型不代表每個五金都要完整建到最細，而是把會影響多張施工圖的空間關係放在同一個來源。例如牆位、開口、高度、天花線和大型櫃體，最好在模型或可管理物件中先確認，再延伸到不同圖面。
實務上可以把模型分成兩個層次：第一層是必須同步的空間骨架，包含牆、樓板、洞口、天花與主要固定家具；第二層是圖面表達需要的補充資訊，例如材料代號、施工註記、局部放大和特殊收邊。前者盡量由來源資料控制，後者再交給視埠註記與細部圖處理。這樣即使一開始模型不算華麗，也能服務真正會反覆修改的施工文件。
不要把立面當成平面旁邊的附圖
室內立面常被當作獨立圖塊處理，短期看似快速，後續卻最容易漏改。Vectorworks 2026 官方文件說明，Interior Elevation Viewport 可在房間或區域內一次建立最多四個方向的室內立面視埠，並透過室內立面標記維持對應關係。這代表立面可以從空間範圍產生，再依需要調整裁切、顯示與註記，而不是每次從平面旁重新描一張。
建立前先檢查三件事
- 整理模型中會被立面看見的牆面、門窗、固定櫃與設備。
- 確認圖層與類別命名，避免視埠建立後才到處開關。
- 決定圖紙比例、圖名與編號規則，讓後續更新可被追蹤。

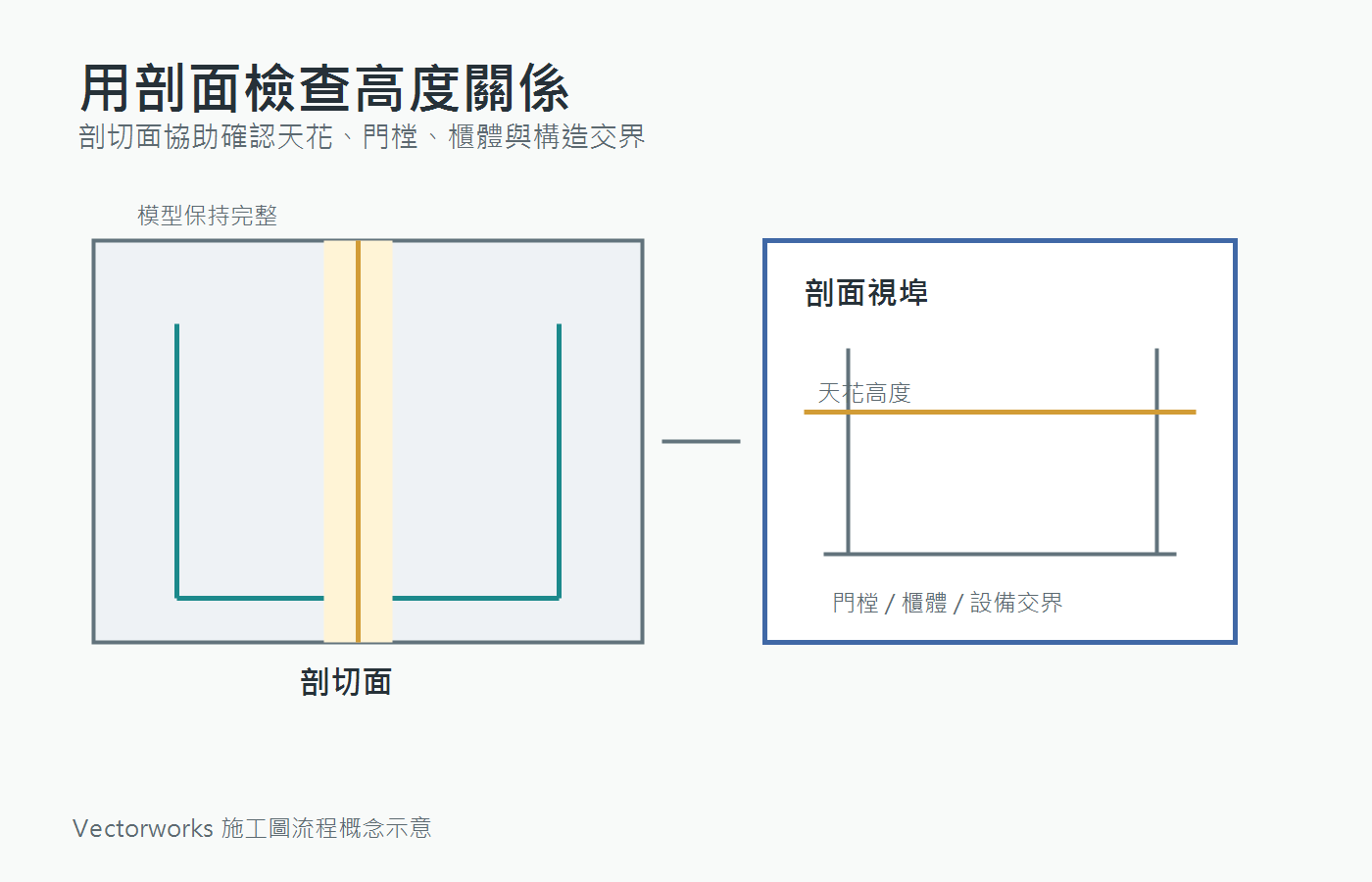

剖面用來檢查高度與構造，不只是切一張圖
依官方說明，Section Viewport 會以指定剖切面建立垂直或水平剖面，來源模型本身保持不變；它可以顯示剖切線上的物件，也可依設定顯示剖切面前後的內容。對室內設計來說，這很適合檢查天花高度、門樘、櫃體、設備和樓板交界。平面看起來合理，不代表高度真的接得起來，剖面能把這些關係提早攤開。
從模型建立剖面時的基本順序
- 切回 Top/Plan，確認要剖切的設計圖層已整理好。
- 以 Section-Elevation Line 或 Create Section Viewport 建立剖切位置。
- 指定觀看方向、剖切範圍、圖紙圖層與圖名。
- 建立後調整顯示深度、類別可見性與渲染方式。
- 進入註記空間補尺寸、材料說明與必要的圖面標籤。
剖面位置不宜只依畫面好看決定。可以先問三個問題：這條剖面能否看見主要高度變化？能否穿過最容易誤解的櫃體或門窗？能否讓施工者理解材料與設備的關係？若答案不清楚，可能需要調整剖切位置，或另外增加局部剖面。剖面越能回答實際施工問題，後面補註記時越不會變成純粹裝飾。
Clip Cube 也能協助先在模型中找到需要檢查的位置。官方文件提到，可從 Clip Cube 的水平或垂直面建立剖面視埠；這對複雜空間很實用，因為設計者可以先用視覺方式框出樓梯、櫃體或挑高區，再把那個切面轉成可出圖的剖面。
註記放在視埠裡，幾何盡量回到來源
圖紙上的尺寸、引線、材料標示和局部說明，通常適合放在視埠註記空間；牆位、開口或高度錯誤，則應回到模型或設計圖層修正。若看到剖面缺一條線就直接在圖紙上補，下一次模型更新後很可能又不一致。可把註記視為說明層，把模型視為空間關係來源，兩者分工清楚，施工圖才不會越改越亂。

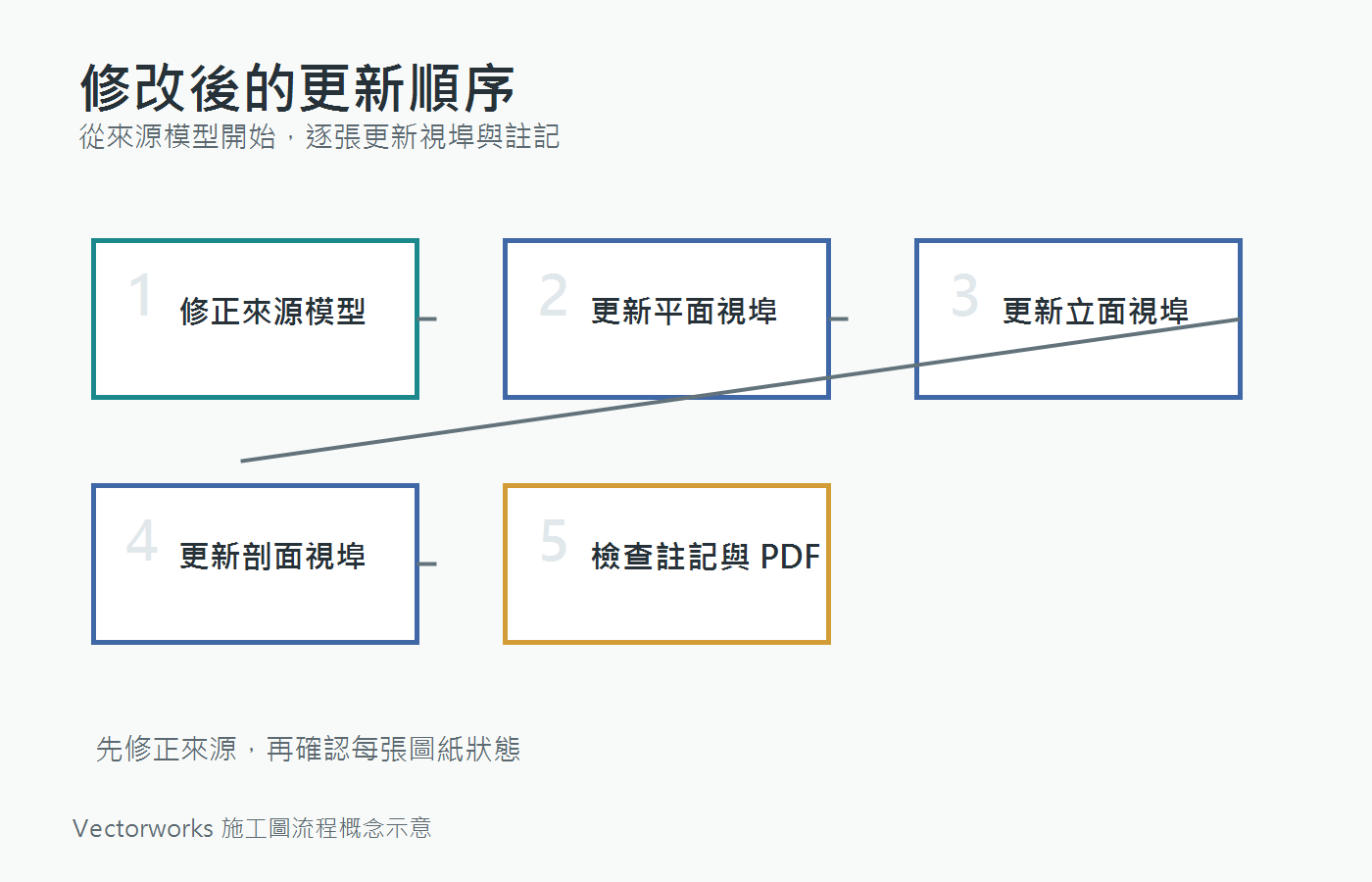

每次改圖後用固定順序更新
當業主調整房間尺寸或櫃體位置時，不要只改最先被看到的那張圖。建議先修正來源模型，再依序更新配置平面、室內立面、剖面與相關細部。更新後檢查視埠狀態、圖號、比例、裁切範圍與註記是否仍對應。這個順序看似多一步，實際上能減少快交圖前才發現立面高度和剖面高度不同的情況。
團隊協作時，最好把更新責任寫進出圖檢查表。誰修改模型、誰更新視埠、誰檢查 PDF，不一定要同一個人，但每個步驟都要留下可追蹤的節點。尤其是多張圖紙共用同一個空間時，立面、剖面和局部大樣可以用圖號或視埠名稱互相對照。當審圖意見回來，設計者才能快速判斷是來源模型要改，還是某一張圖的註記要補。
正式輸出前可再做一次小型交叉檢查：平面門窗位置對立面，立面高度對剖面，剖面構造再對細部圖。這種三角核對很適合在交圖前半小時執行，能抓出許多單看一張圖不容易發現的落差。
哪些內容仍需要手動判斷？
模型連動不是把施工圖全部自動完成。收邊做法、材料交界、五金固定、燈具維修孔或特殊櫃體細部，仍需要設計者依專案判斷並補充清楚。比較好的工作方式，是讓模型負責位置與高度的一致性，讓視埠與註記負責施工溝通。若外部協作需要 DWG，也應在交付前測試圖層、類別、線寬和圖紙空間的轉換結果。
避免三個常見錯誤
- 不要為了改立面而複製一份獨立模型或線稿。
- 不要把所有尺寸都放回設計圖層，讓多張圖互相干擾。
- 不要忽略視埠更新狀態，尤其是出 PDF 前的最後檢查。
從模型到立面與剖面的目的，不是追求華麗 3D，而是讓修改有源頭、圖面有秩序。熟悉 AutoCAD 2D 的設計者，可以先從一個小空間練習牆位、室內立面與剖面視埠；習慣 SketchUp 推敲空間的人，則可把模型整理成能支援施工圖的資料。學仔間 Vectorworks 課程會以實際案例練習模型建置、視埠建立、註記整理與更新檢查，協助你逐步建立可延續的出圖流程。
官方參考：Creating interior elevation viewports、Creating section viewports、Viewing a model with the clip cube、Creating and sectioning elevation views。
