室內設計案進到施工圖時，最怕的不是少畫一條線，而是圖面裡的資訊彼此不同步。平面說這道牆要拆，立面卻還保留；材料表已經改成新作，剖面顏色仍像既有。AutoCAD 2D 可以快速補線，但每張圖都要靠人工比對；SketchUp 模型可以幫忙看量體，轉成可出圖的施工文件時，分類與狀態仍要重新整理。Vectorworks 資料視覺化的價值，是把物件裡的資料暫時轉成顏色、線型或可見性，讓你在出圖前先看見問題。
先把顏色當成檢查工具

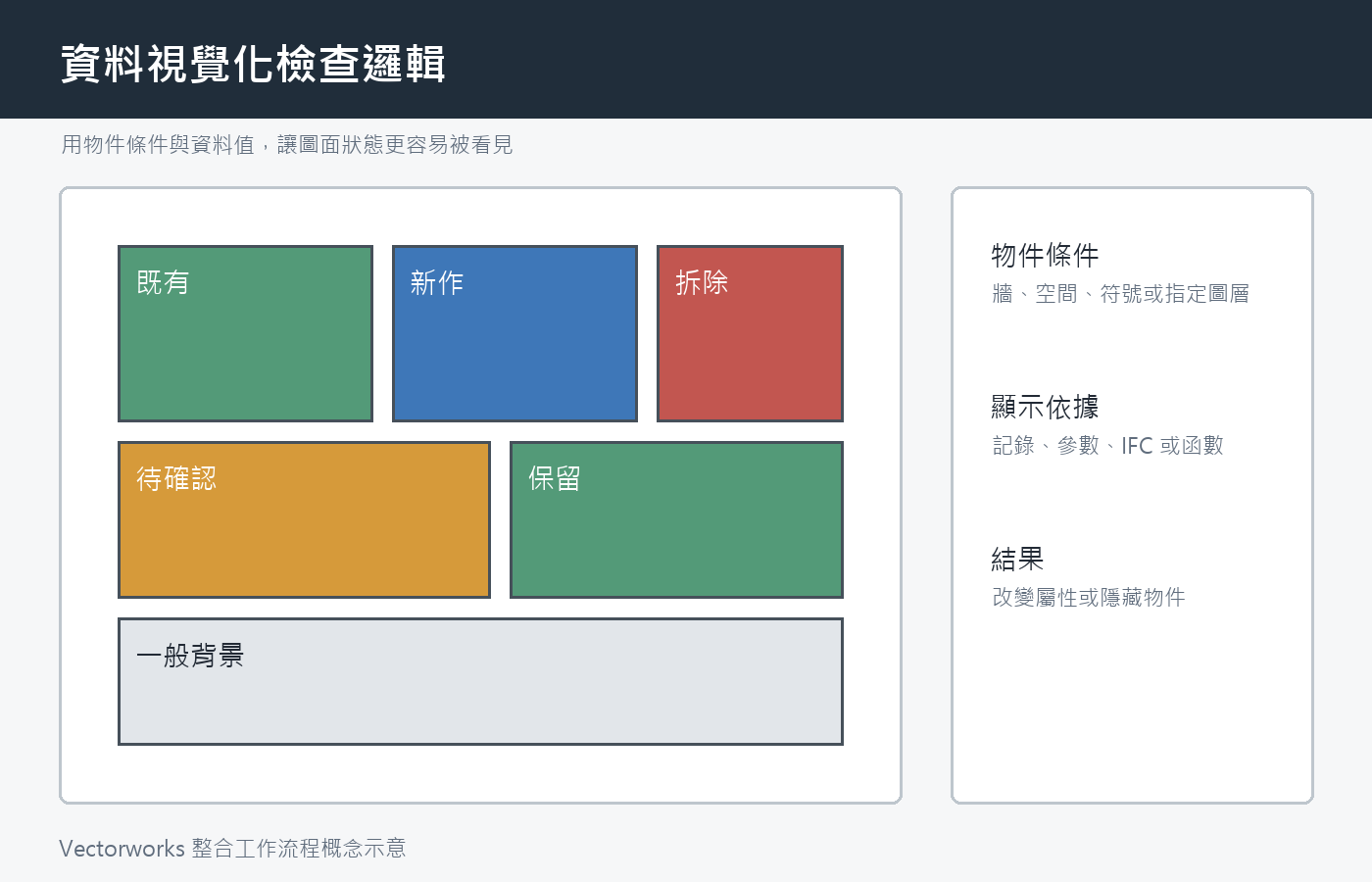

依 Vectorworks 2026 官方說明，資料視覺化會先定義要納入哪些物件，再依物件本身或其他來源的值改變屬性或隱藏物件。換句話說，它不是把圖面永久改色，而是建立一套檢查規則。對台灣設計師來說，可以先從最容易出錯的狀態開始：既有、保留、新作、拆除、待確認。
這種做法特別適合改修案。當業主要看拆改範圍，工班要確認保留項目，設計師可以用同一份模型或圖面資料套用不同檢查角度，而不是另外畫一張只為了溝通的彩色圖。重點是資料要先放對，顏色只是把資料顯示出來。
建立前先整理三件事
- 決定要檢查的物件，例如牆、空間、門窗、家具符號或指定圖層。
- 決定判斷依據，例如物件參數、記錄欄位、IFC 資料或面積範圍。
- 決定顯示結果，例如改變填色、線色、透明度，或暫時隱藏不相關物件。
建議不要一開始就把所有項目都做成複雜規則。先挑一個每天會檢查的問題，例如拆除牆是否還出現在天花圖，或家具清單裡的品項是否都已標註。確認命名、類別和資料欄位穩定後，再把規則擴展到其他圖面。
如果團隊原本以 2D 圖層分工，也可以把熟悉的圖層邏輯保留下來，再慢慢把關鍵判斷移到物件資料。像是拆改狀態、空間用途、材料等級和是否待業主確認，都比單純圖層名稱更容易被後續視埠、報表或圖例重複使用。這樣轉換比較不會打斷既有工作習慣。
從工作圖檢查到圖紙視埠
官方文件指出，資料視覺化可在設計圖層檢視，也能套用到圖紙視埠；在圖紙視埠使用時，還可以建立資料視覺化圖例。這對出圖很重要，因為設計師平常在工作圖看到的檢查結果，最後要能轉成給業主、工班或協力廠商看得懂的圖紙。
實務流程可以分成兩段。第一段在工作圖檢查資料是否填對，例如每個空間是否有用途、每道牆是否有拆改狀態、每個家具符號是否有品項資料。第二段在圖紙視埠確認呈現方式，例如哪些狀態要上色，哪些背景要變淡，圖例文字是否能讓非軟體使用者理解。
避免把視覺化當成美化效果
資料視覺化最常被誤用的地方，是只想把圖面變漂亮。其實它更像檢查表：你要知道顏色代表什麼資料、哪些物件被納入、哪些物件被排除。若顏色看起來不合理，先回頭檢查物件類別、記錄欄位和命名，而不是直接把顏色改到順眼。
- 用少量規則開始，避免同時套用太多條件。
- 把規則名稱寫清楚，讓團隊知道它檢查的是狀態、用途或資料完整度。
- 在出圖前重新檢查圖例，確認顏色和文字沒有讓工班誤解。
- 若視埠已有其他覆寫設定，先測試資料視覺化是否會影響原本表現。
這些步驟看起來瑣碎，卻能減少施工圖階段常見的「這張圖到底依哪個版本」問題。當規則穩定後，它會成為團隊複查圖面的一部分，而不是某個人臨時做的色塊。
視埠階段還有一個好處：同一份資料可以服務不同圖紙。給業主看的提案圖，可以只強調新作與保留；給工班看的拆除圖，則可以把拆除與待確認項目放大。設計師不必複製多份檔案，只要確認每張圖紙使用的視覺化規則符合溝通目的。
用在施工階段與拆改溝通

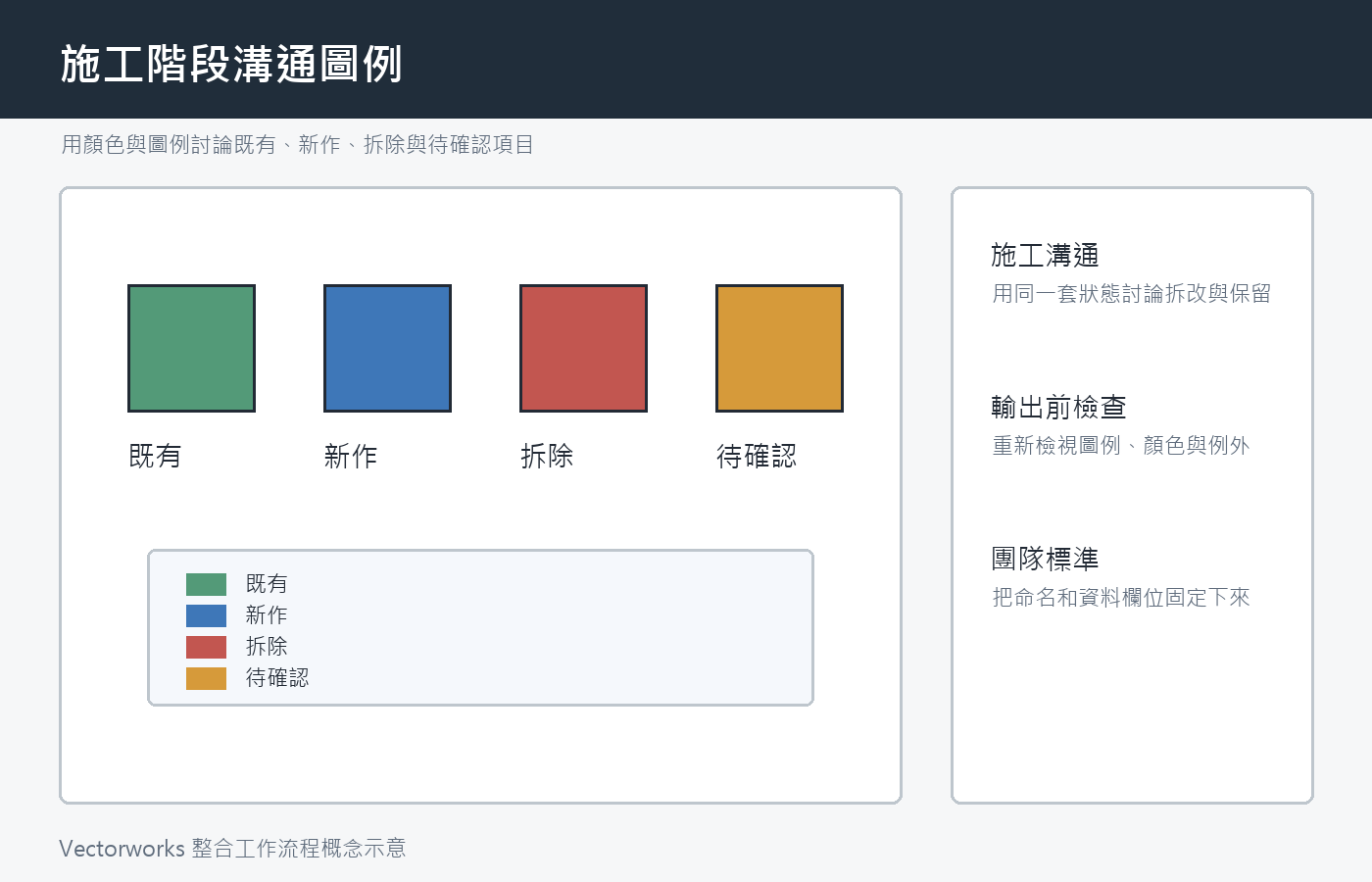

Vectorworks 2026 官方也提到，施工階段相關資料可搭配資料視覺化，依物件在階段中的狀態控制可見性與外觀；Architect 與 Interior 樣板中也包含常用的階段視覺化設定。對改修、商空或辦公室案來說，這能把既有、新作、拆除和遷移項目分開討論，避免只靠線型和備註猜測。
例如現場丈量後，先把保留牆、拆除牆和新增隔間整理成可被辨識的資料。討論平面配置時套用一種視覺化，讓拆改範圍一眼可見；出施工圖時再套用到視埠，讓圖例說明每種顏色代表的施工狀態。若設計變更，回到物件資料修正，比在多張圖上手動改色穩定。
導入時保留人工判斷
資料視覺化不會自動判斷設計對錯，它只是把已存在的資料顯示出來。若一開始的牆體分類不清、符號命名混亂，顯示結果也會混亂。因此導入時可以先選一個小案或一張圖紙測試，建立命名規則、資料欄位和檢查清單，再讓團隊逐步沿用。
交付前也建議做一次反向檢查：先關閉視覺化看原始圖面，再重新套用規則，比較哪些物件被突顯或隱藏。若某些物件突然消失，可能是條件設定太窄；若整張圖都變成同一種顏色，可能是資料欄位沒有分出有效差異。這一步能避免把錯誤規則帶進正式圖紙，也能讓新人或協力設計師更快理解檔案結構。當每個顏色都回到明確資料來源，圖面討論就比較不會停在個人經驗，也較容易留下可交接的檢查方法與團隊共識。
對熟悉 AutoCAD 的設計者，這是一種從 2D 圖層管理走向資料管理的練習；對常用 SketchUp 溝通模型的設計者，則是把模型資訊延伸到可出圖、可檢查的文件流程。學仔間 Vectorworks 課程會以實務練習帶你整理物件資料、建立視覺化規則、套用到視埠與圖例，讓顏色不只是好看，而是幫助圖面更可靠。
官方參考：Creating a new data visualization、Applying a data visualization、Controlling visibility and appearance with phasing。
